本實用新型公開了一種垃圾滲濾液導排管疏通設備，包括設備殼體、刀片底座、疏通刀片、傳送帶機構、照明與攝像系統、電池、無線控制器、履帶式輪組、輔助牽引線、刀片電機、輪組電機、傳送帶電機和遙控器，刀片底座設置在設備殼體的前端，刀片底座上設置有疏通刀片;在刀片底座的后面設置有傳送帶機構;所述的照明燈與攝像頭系統設置在設備殼體的前部正斜面上;所述的履帶式輪組設置在設備殼體的底下，由輪組電機提供動力;所述的設備殼體的上部設置有電池和無線控制器。本實用新型結構簡單，操作便捷、移動順暢、定位準確、疏通效率高、使用成本低，適用于各種類型垃圾填埋場滲濾液導排管疏通工作。

　　權利要求書

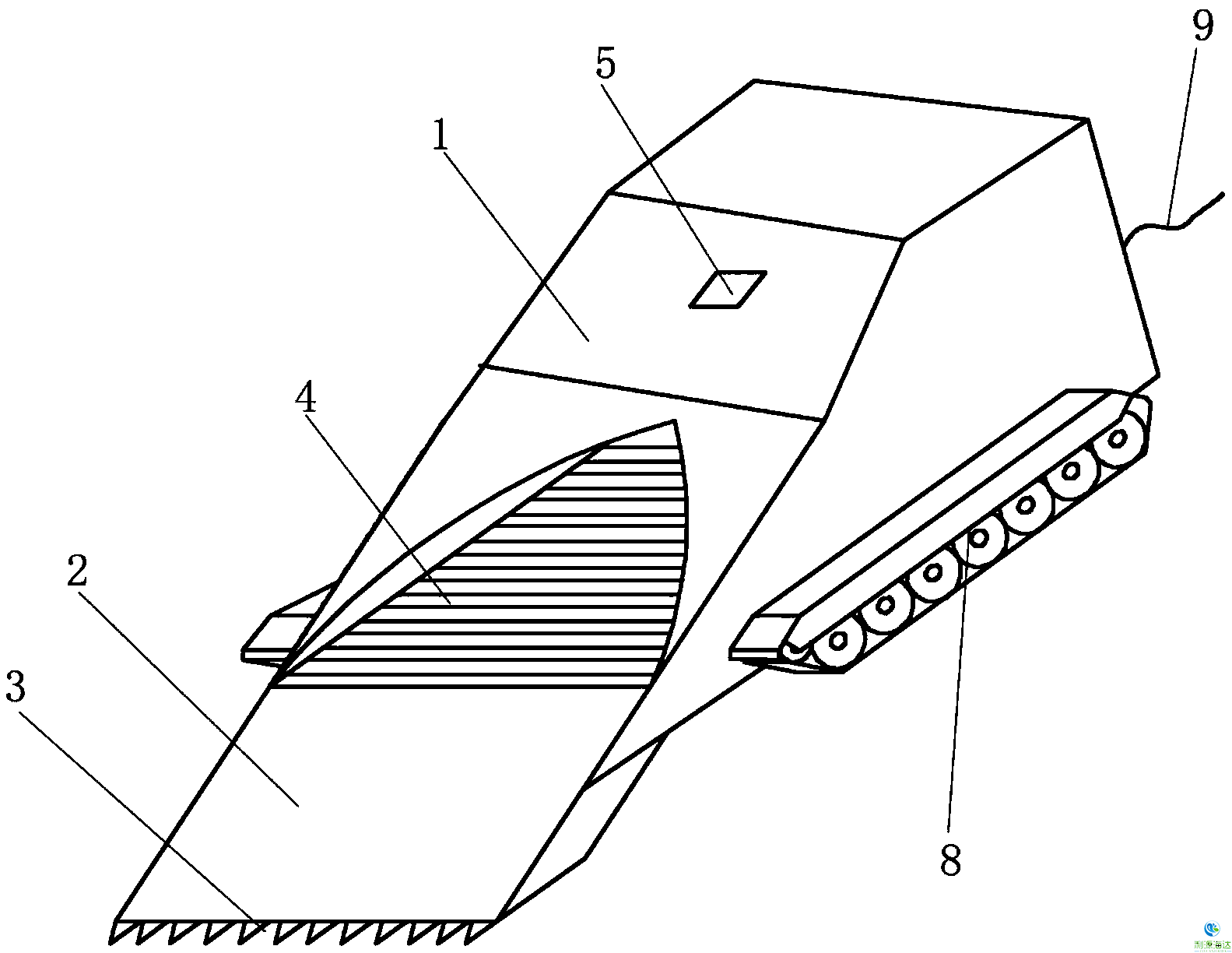

　　1.一種垃圾滲濾液導排管疏通設備，其特征在于，包括設備殼體(1)、刀片底座(2)、疏通刀片(3)、傳送帶機構(4)、照明與攝像系統(5)、電池(6)、無線控制器(7)、履帶式輪組(8)、輔助牽引線(9)、刀片電機(10)、輪組電機(11)、傳送帶電機(12)和遙控器(13)，所述的設備殼體(1)為密封四棱柱狀，設備殼體(1)中空;刀片底座(2)設置在設備殼體(1)的前端，刀片底座(2)上設置有疏通刀片(3)，在刀片電機(10)的帶動下疏通刀片(3)左右切割清理堵塞物;
　　在刀片底座(2)的后面設置有傳送帶機構(4)，所述的傳送帶電機(12)帶動傳送帶機構(4)工作;
　　所述的照明與攝像系統(5)設置在設備殼體(1)的前部正斜面上;所述的履帶式輪組(8)設置在設備殼體(1)的底下，由輪組電機(11)提供動力;
　　所述的設備殼體(1)的上部設置有電池(6)和無線控制器(7);設備殼體(1)的后端設置有輔助牽引線(9);
　　所述的電池(6)為照明與攝像系統(5)、無線控制器(7)、刀片電機(10)、輪組電機(11)和傳送帶電機(12)提供電源;
　　所述的照明與攝像系統(5)、刀片電機(10)、輪組電機(11)和傳送帶電機(12)與無線控制器(7)電性連接;所述的無線控制器(7)與遙控器(13)無線通信連接。
　　2.根據權利要求1所述的一種垃圾滲濾液導排管疏通設備，其特征在于，所述的疏通刀片(3)由2-3組鋸齒狀刀片組成，且疏通刀片(3)與履帶式輪組(8)底部在同一平面。
　　3.根據權利要求1所述的一種垃圾滲濾液導排管疏通設備，其特征在于，所述的傳送帶機構(4)位于設備殼體(1)中空腔體內。
　　4.根據權利要求1所述的一種垃圾滲濾液導排管疏通設備，其特征在于，所述的遙控器(13)上設置有總開關按鈕、照明燈與攝像頭開關按鈕、疏通設備前進按鈕、疏通設備后退按鈕、疏通刀片啟動開關按鈕、傳送帶啟動開關按鈕和顯示屏。
　　5.根據權利要求1所述的一種垃圾滲濾液導排管疏通設備，其特征在于，所述的輔助牽引線(9)為輕質TPU包膠防水尼龍繩。
　　說明書
　　一種垃圾滲濾液導排管疏通設備
　　技術領域
　　本實用新型屬于垃圾填埋輔助設備技術領域，尤其涉及一種垃圾滲濾液導排管疏通設備。
　　背景技術
　　垃圾填埋仍是我國垃圾處置的主要方式之一，垃圾填埋后會(huì )產生大量垃圾滲濾液，垃圾滲濾液在填埋場內的積累一方面會(huì )影響垃圾堆體的穩定性，另一方面也會(huì )對垃圾填埋場防滲系統構成較大威脅，因此，垃圾滲濾液能否及時導排是垃圾填埋場最主要的環境安全問題之一。
　　垃圾填埋場常用高密度聚乙烯(HDPE)材質的滲濾液導排管，管徑尺寸在200毫米左右，管徑較小，垃圾滲濾液導排管一般在填埋場建設中鋪設在底部，且垃圾滲濾液在導排管內流動過程中，由于滲濾液復雜組分之間的物理、化學、生物反應及外界因素的作用，導排管內壁有污垢沉積，久而久之便會(huì )造成導排管的堵塞，影響滲濾液的排出。
　　目前，國內對垃圾填埋場滲濾液導排管疏設備通研究較少，常用的疏通方式為分段式水車高壓沖洗，每隔一段距離都要挖出導排管，并割開導排管壁，放入高壓水槍頭。這種方式不僅消耗大量水資源，而且大大增加了疏通工作量。對滲濾液導排管維護及填埋場的整體的平整性造成較大影響，且疏通費用較高。因此，有必要研制一種結構簡單、使用方便、價格低廉的滲濾液導排管疏通設備。
　　實用新型內容
　　本實用新型針對上述現有技術的不足，發明了一種結構簡單，操作便捷、移動順暢、定位準確、疏通效率高、使用成本低，適用于各種類型垃圾填埋場滲濾液導排管疏通工作的垃圾滲濾液導排管疏通設備。
　　為了實現上述目的，本實用新型采用如下的技術方案：
　　一種垃圾滲濾液導排管疏通設備，包括設備殼體、刀片底座、疏通刀片、傳送帶機構、照明與攝像系統、電池、無線控制器、履帶式輪組、輔助牽引線、刀片電機、輪組電機、傳送帶電機和遙控器，所述的設備殼體為密封四棱柱狀，設備殼體中空;刀片底座設置在設備殼體的前端，刀片底座上設置有疏通刀片，在刀片電機的帶動下疏通刀片左右切割清理堵塞物;在刀片底座的后面設置有傳送帶機構，所述的傳送帶電機帶動傳送帶機構工作;所述的照明與攝像系統設置在設備殼體的前部正斜面上;所述的履帶式輪組設置在設備殼體的底下，由輪組電機提供動力;所述的設備殼體的上部設置有電池和無線控制器;設備殼體的后端設置有輔助牽引線;所述的電池為照明與攝像系統、無線控制器、刀片電機、輪組電機和傳送帶電機提供電源;所述的照明與攝像系統、刀片電機、輪組電機和傳送帶電機與無線控制器電性連接;所述的無線控制器與遙控器無線通信連接。
　　進一步，所述的疏通刀片由2-3組鋸齒狀刀片組成，且疏通刀片與履帶式輪組底部在同一平面。
　　進一步，所述的傳送帶機構位于設備殼體中空腔體內，且傳送帶材質為橡膠帶，表面均勻分布著直線型凸起，疏通刀片清理出來的堵塞物會(huì )沿著傳送帶機構傳送到設備的后面。
　　進一步，所述的遙控器上設置有總開關按鈕、照明燈與攝像頭開關按鈕、疏通設備前進按鈕、疏通設備后退按鈕、疏通刀片啟動開關按鈕、傳送帶啟動開關按鈕和顯示屏。
　　進一步，所述的輔助牽引線為輕質TPU包膠防水尼龍繩，且牽引繩上有長度刻度標記，方便計算設備所走的進程。
　　本實用新型的優點在于：
　　1.本實用新型中鋒利的疏通刀片能輕松應對堅硬或松軟堵塞物，清理后的堵塞物通過傳送帶機構輸送至疏通設備尾部，減少了堵塞物對疏通設備的阻礙，提高了疏通效率;
　　2.本實用新型使用履帶式輪組，避免了普通輪組常見的易打滑、易受障礙物阻礙等不利因素，增加了疏通設備的場地適應能力;
　　3.本實用新型使用的疏通設備設有照明與攝像系統，能實時觀察導排管內部情況，并由此作出針對性決策;
　　4.本實用新型使用的帶有長度刻度標記的輕質TPU包膠防水尼龍繩作為輔助牽引線，配合遙控器的顯示屏使用，能準確的定位疏通設備和觀察導排管內的堵塞情況，減少疏通工作量，且便于后期對導排管的維護。
